خط تولید لوله پی وی سی: تجزیه و تحلیل فنی در مورد استانداردهای نصب و سیم کشی

Ningbo Fangli Technology Co., Ltd.یک استسازنده تجهیزات مکانیکیبا بیش از 30 سال تجربه ازتجهیزات اکستروژن لوله پلاستیکی، حفاظت از محیط زیست جدید و تجهیزات جدید مواد. از زمان تأسیس Fangli بر اساس خواسته های کاربر توسعه یافته است. از طریق بهبود مستمر، تحقیق و توسعه مستقل در زمینه فناوری اصلی و هضم و جذب فناوری پیشرفته و سایر ابزارها، ما توسعه داده ایم.خط اکستروژن لوله پی وی سیه،خط اکستروژن لوله PP-R, تامین آب پلی اتیلن / خط اکستروژن لوله گازکه توسط وزارت ساختمان چین برای جایگزینی محصولات وارداتی توصیه شده بود. ما عنوان "برند درجه یک در استان ژجیانگ" را به دست آورده ایم.

در صنعت تولید لوله پی وی سی، نصب برنامه ریزی شده علمی و سیم کشی استاندارد خط تولید نه تنها پایه ای برای عملکرد مداوم پایدار است، بلکه یک پیش نیاز حیاتی برای دستیابی به انطباق با کیفیت محصول نهایی است. این مقاله یک مرور فنی سیستماتیک از چهار بعد ارائه می دهد: چیدمان تجهیزات، پیکربندی بار قدرت، فرآیند تشکیل کلیدنکات اساسی و معیارهای بازرسی کیفیت محصول نهایی

I. اصول برنامه ریزی بار قدرت و انتخاب کابل

پیکربندی الکتریکی خط تولید باید بر اساس توان کل تجهیزات، جریان راه اندازی و شرایط کار مداوم محاسبه شود. یک سیستم منبع تغذیه سه فاز پنج سیم با تفکیک دقیق بین مدارهای قدرت و حلقه های کنترل توصیه می شود:

· موتورهای محرک اصلی و واحدهای گرمایش: از کابل‌های مقاوم در برابر شعله با هسته مسی 16 میلی‌متر مربع یا بزرگ‌تر (مثلاً نوع ZR-YJV)، با ظرفیت حمل جریان در برابر بار نصب‌شده واقعی تأیید شده استفاده کنید.

· تجهیزات کمکی (سیستم های خنک کننده، واحدهای حمل و نقل، کاتر): از کابل های 6 تا 10 میلی متر مربعی استفاده کنید که هر کدام مجهز به دستگاه های حفاظت اضافه بار مستقل هستند.

· مدارهای روشنایی و کنترل: برای جلوگیری از تداخل الکترومغناطیسی، از سیم‌های عایق‌دار 2.5 میلی‌متر مربعی استفاده کنید.

همه کابل ها باید در داخل لوله های PVC مقاوم در برابر شعله یا لوله های فلزی انعطاف پذیر محافظت شوند. مسیر یابی مجرا باید عمودی و افقی با تثبیت محکم باشد و لقی کافی برای دسترسی به تعمیر و نگهداری آینده در نظر گرفته شود.

II. الزامات فنی کلیدی برای نصب و سیم کشی

1. مشخصات خمش مجرا

· عملیات خمشی باید به آرامی با استفاده از فنرهای خمشی اختصاصی انجام شود که شعاع خمش کمتر از 3 برابر قطر بیرونی مجرا نباشد.

· در محیط های سرد، پیش گرمایش موضعی (40-60 درجه سانتیگراد) در قسمت خمشی مورد نیاز است تا از ترک خوردگی سرد جلوگیری شود.

· اگر فنر خمشی گیر کرد، آن را در خلاف جهت عقربه های ساعت بچرخانید و به طور پیوسته به سمت بیرون بکشید. استخراج اجباری برای جلوگیری از تغییر شکل فنر یا آسیب دیواره مجرا ممنوع است.

2. تثبیت و شناسایی مجرا

· تمام مجراهای نصب شده روی سطح باید با گیره ها در فواصل بیش از 1.0 متر محکم شوند.

· اتصالات باید با اتصال دهنده های اختصاصی ساخته شده و با سیمان پی وی سی مهر و موم شوند.

· هر پایانه مدار باید به وضوح با درجه ولتاژ، تجهیزات متصل و توالی فاز برچسب گذاری شود تا عملیات و تعمیر و نگهداری آینده تسهیل شود.

III. کنترل کیفیت محصول نهایی - استانداردهای بازرسی کارخانه

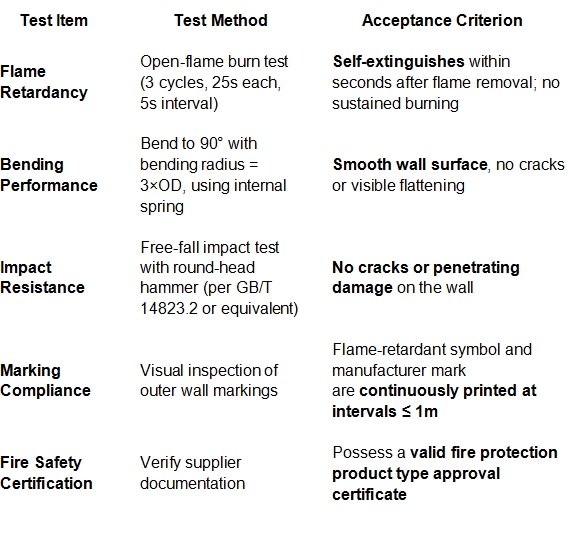

برای تولیدکنندگان لوله، ایجاد یک پروتکل دقیق بازرسی محصول نهایی برای کسب اطمینان بازار ضروری است. توصیه می شود که هر دسته حداقل تحت پنج آزمایش اساسی زیر قرار گیرد:

IV. ایمنی در محل و توصیه های انطباق با مقررات

· کابینت توزیع اصلی باید مجهز به حفاظت جریان باقیمانده و حفاظت از تلفات فاز باشد.

· کابل های مناطق گرمایشی باید از عایق سیلیکونی با دمای بالا استفاده کنند و از خروجی های منبع گرما دور نگه داشته شوند.

· توصیه می شود آزمایش مقاومت عایق (≥2 MΩ) را در تمام مدارها هر سه ماه یکبار انجام دهید، با سوابق آزمایش به درستی بایگانی شود.

· همه تاسیسات الکتریکی باید با استانداردهای محلی قابل اجرا، مانند GB 50258-96 "کد نصب و پذیرش تجهیزات الکتریکی" یا کدهای بین المللی معادل (مانند سری IEC 60364)، و همچنین مقررات محلی ایمنی آتش نشانی مطابقت داشته باشند.

بیانیه پایانی

با راندمان بالا، ایمنخط تولید لوله پی وی سیبا طراحی سیم کشی صدا و اجرای دقیق نصب آغاز می شود. ما متعهد به ارائه پشتیبانی فنی سرتاسری برای تولیدکنندگان مجرا هستیم - از انتخاب تجهیزات تا اجرای فرآیند - به مشتریان خود کمک می کنیم تا به تولید انبوه پایدار و بهبود مستمر کیفیت دست یابند.

برای سوالات بیشتر در مورد پیکربندی خط تولید یا استانداردهای آزمایش مجرا، لطفاً با تیم فنی ما تماس بگیرید.
